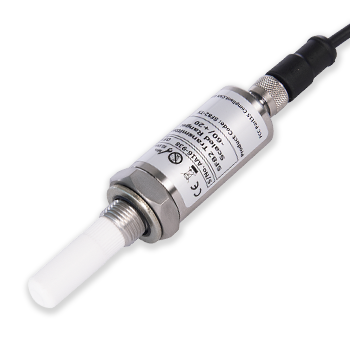

SF82露点变送器用于测量露点和水分含量,配有工业标准的过程连接接口和电气连接接口。SF82 具有模拟输出和数字输出,可与任何电子控制器兼容。SF82安装简单,维护方便,可大大降低停 机时间和维护成本。灵活的湿度变送器 SF82专为压缩机的应用而设计,最高操作温度可达 +50 °C,可快速、准确的测量超过-60 °C的露点。 SF82工业变送器采用最新的厚薄膜传感技术,为露点 烘干机应用提供快速、稳定和可重复的湿度测量。 易于安装 灵活的产品设计确保了快速、经济的安装。 • Mini DIN 43650 C型或M12 5插脚电气接头 • 5/8” UNF、3/4” UNF、G 1/2” BSP过程连接 • 316不锈钢变送器取样套筒 • 可选的快速安装取样系统 • 现场配置和诊断通讯工具.
亮点
• 露点或PPMv水分含量输出
• 精度 ±2°Cdp
• RS485数字通讯接口,Modbus RTU通讯协议
• 两线制4~20mA输出 • 9点可追溯校验证书
• 5~28V DC供电
• 快速响应水分变化
• 降低拥有成本,维护简单
• 316不锈钢传感器和取样套筒
• 5/8” UNF、3/4” UNF、G 1/2” 过程连接
• MiniDIN 43650, M12 电气接头
应用
• 冷冻干燥机
• 膜式干燥机
• 吸附式干燥机
• 医疗气体
• 呼吸气
• 添加剂制造
• 塑料冲压
• 便携式露点检验
技术参数
产品 SF82 MiniDIN 43650 C SF82 M12
性能
量程 -60至+60℃露点
精度 ±2°C 露点
响应时间 室温1bara时63% -60至+20℃露点: 6 s -20至+60℃露点: 40 s 重复性 0.5°C
露点 校验 9点可追溯校验证书
工作条件
输出信号 用户可在量程内灵活配置4-20 mA输出(2线连接, 电流源)
超范围用户可配置;4-20 mA (2线连接,电流源) 通过RS485的数字通信Modbus RTU
湿度输出 露点和水分含量 温度输出 不可用 通过Modbus RTU的数据
模拟输出4-20 mA (露点) -60至+60℃露点 -50至+50℃露点 -50至+30℃露点 -80至+20℃露点 -20至+50℃露点 可根据要求提供非标准范围
模拟输出 4-20 mA (气体含水量) 0 至 24000 ppmv 可根据要求提供非标准范围
电源电压 6.5 至 28 V DC 5 至 28 V DC 负载电阻 Max 250 Q @ 12 V (500Ω @ 24 V)
电流消耗 最大23mA 模拟最大 23 mA,数字最大6 mA
电气安全 IEC61010-1, UL61010-1 & CAN/CSA C22.2 No. 61010 IEC61010-1,UL61010-1 & CAN/CSA C22.2 No. 61010 EN61373铁路车辆 EN50121-3-2铁路EMC/RFI
工作条件
工作温度 -20 °C ~ +60 °C 补偿温度范围 -20 °C ~ +50 °C
储存温度 -40 °C ~ +60 °C
最大操作压力 最大 10 MPa (100 barg) 压力安全等级 最大 45 MPa (450 barg)
流量 1 - 5Nl/min,安装在标准取样套筒中;0 - 10m/sec 直接插入
机械参数 防护等级 IP66符合BS EN 60529 (目前版本); 符合NEMA 250的NEMA 4入口保护(目前版本) IP65
外壳材料 316不锈钢
尺寸 L = 133 mm x ø45 mm (带连接器电缆) L = 156 mm x ø45 mm (带连接器电缆)
过滤器(传感器保护) 标配: HMWPE <10 µm 可选:316不锈钢烧结保护 < 80μm
过程连接 5/8” 18 UNF 3/4” 16 UNF G1/2” BSP
重量 150 g (不包括连接器电缆)
电气连接 MiniDIN 43650 C型 M12 5 插脚(编码A) 电气连接头 标配接头 可选0.8, 2, 5, 10米MiniDIN连接器/电缆 可选0.8 , 2, 5, 10米M12 A编码连接器/电缆
模拟输出 许可的隔离式安全栅
传感器故障: 23 mA 低于下限: 4 mA 超过上限: 20 mA
