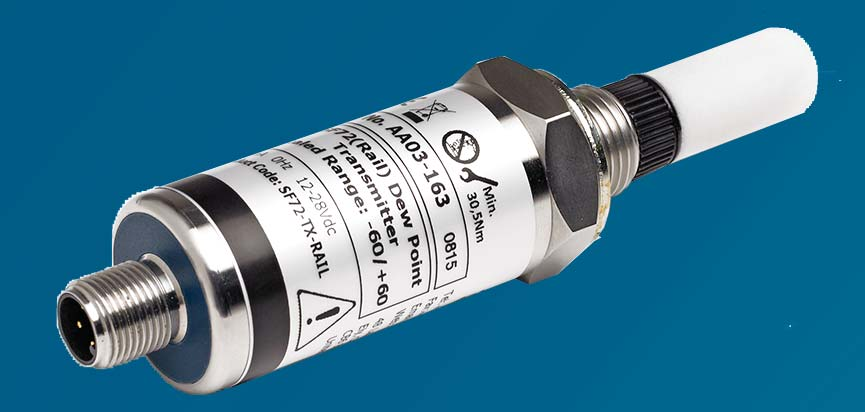

露点变送器SF72
SF72 露点变送器是一种紧凑型传感器,设计在工业干燥机应用中测量 -60至+60°Cdp的点(露点量程-80~+20℃可选),其中控制过程中的响应速度、可靠性和长期数据稳定性十分关键。
产品型号:
产品品牌: 选择品牌
相关文件: 点击下载
产品价格:
上一个: 露点变送器EASIDEW PRO IS
下一个: 露点变送器SF82
SF72 露点变送器是一种紧凑型传感器,设计在工业干燥机应用中测量 -60至+60°Cdp的点(露点量 程-80~+20℃可选),其中控制过程中的响应速度、可靠性和长期数据稳定性十分关键。 变送器的额定压力为450 巴,通过经过10 年验证的不锈钢壳体和玻璃金属密封件确保工艺气体的安 全。SF72具备三种可供选择的行业标准试样块连接形式,具有形式、配合和功能方面的优点。 我们的聚合物传感器在高流量可溯源校准系统进行校准,可提供OEM数量的设备,每台设备均提供8点 可追溯校准证书。
亮点
• 薄膜和冷冻式干燥机的理想之选
• 兼容压缩空气质量 ISO8573.1 2级至6级的要求
• 露点测量范围–60 ~ +60°Cdp
• 响应迅速
• 坚固耐用的316不锈钢IP66外壳
• 8点可溯源校准证书
• 精度 ±2°Cdp
• G 1/2” BSP, 3/4” 和 5/8” UNF工艺连接
应用
• 压缩空气 • 薄膜干燥机 • 干燥剂烘干机 • 呼吸空气 • 氢冷却剂
• 惰性气体和散装气体 • 手套箱 • 焊接气体 • 危险区域
技术参数
性能
测量范围 (dp) –60 ~ +60°Cdq
精度 (dp) ±2°Cdq
可重复性 ±0.2°Cdq
长期稳定性 少于 1% 每年相对参考条件
校准 可追溯 8-点校准证书
电气参数
输出信号 4–20 mA (2线连接,电流源)
输出 露点 模拟输出范围 标准 -60 ~ +60°C -50 ~ +50°C -50 ~ +30°C 非标准可根据要求提供
电压 12–28 V DC 负载 Max 250 Ω @ 12 V (500 Ω @ 24 V)
CE认证 已认证 UL61010-1 & CAN/CSA C22.2 No. 61010-1
工作环境
工作温度 –40 ~ +60°C
工作压力 最大45 MPa (450 barg) 过压额定值 x2工作压力90 MPa (900 barg)
流速 1 ~ 5 Nl/min安装在标准试样块上 0 ~ 10 m/sec (0 ~ 32.8 fps)直接插入
热补偿 根据工作范围决定
机械参数
防护等级 IP66满足标准 BS EN 60529:1992 NEMA 4防护性满足标准 NEMA 250-2003
外壳材料 316不锈钢
尺寸 L=132mm (包括连接器 & HDPE过滤器) x ø27mm
过滤器 标准 HDPE 防护罩 <10μm 选配烧结防护罩80μm
工艺连接及材料 G 1/2” BSP, 3/4” — 16 UNF, 5/8” — 18 UNF 316 不锈钢
重量 150g
电气连接 Hirschmann GDS系列(DIN 4350-C)
数字诊断通讯 RS485, 2-wire Modbus RTU
