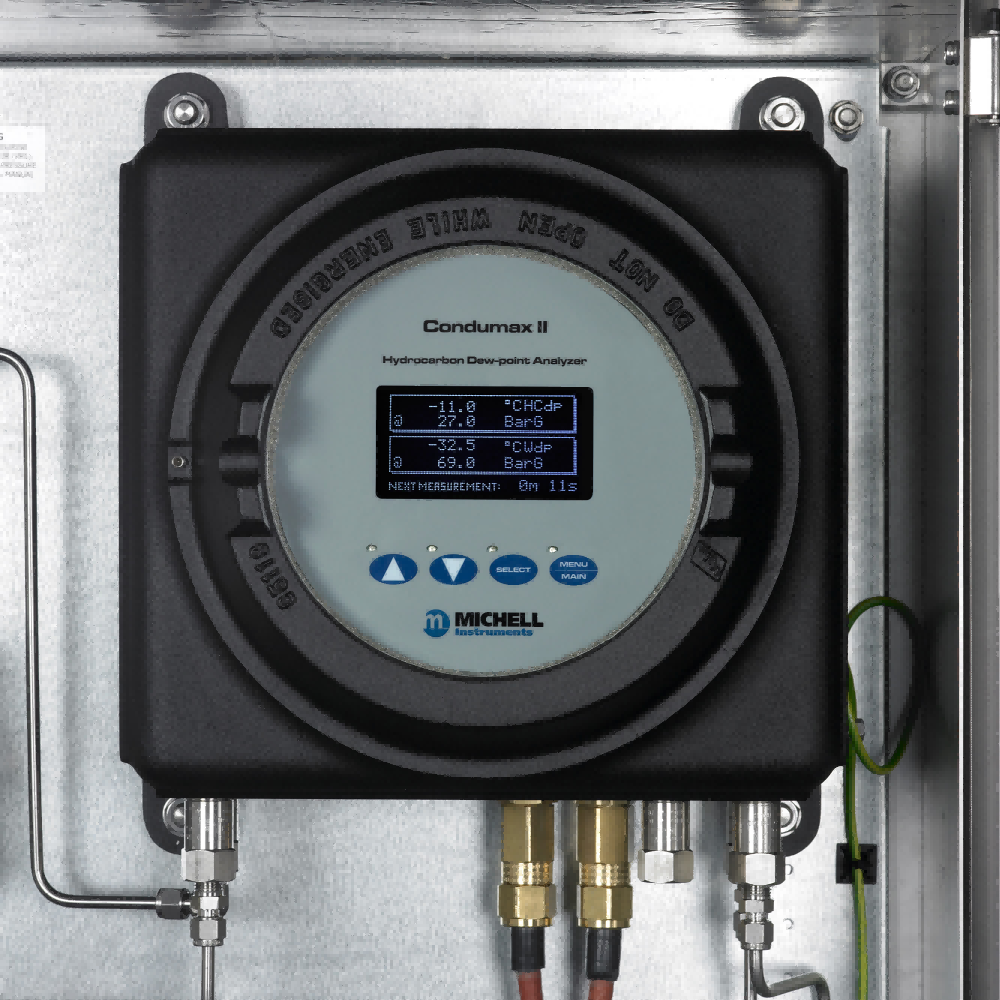

Condumax II 碳氢露点分析仪
天然气中碳氢露点和水露点的自动在线测量。对于天然气生产商、管路承运商和最终合约买家来说,烃(碳氢)露点都是很难测量和控制的,但是这个又是避免因当前严格的条款限制而引发的贸易纠纷的关键。精确的烃露点测量和控制已成为包括美国石油协会等很多气体质量会议上的重要议题。研究团体,包括独立组织如北美的API 和欧洲的GTE、GERG 等,都在促进各种分析手段的调和,以确保实际测量的一致性。这些团体正评估直接烃露点测量和间接分析技术之间的关联,如气矿局手册模式(BOM,直接观测),冷却采样液相测定(PHLC,气液转化率)和 带大量公式的软件包的气相色谱法等。密析尔仪表的 Condumax 采用的直接冷镜技术是测量烃露点最为可靠的方法,已作为全球多数气体生产商、管路承运商和最终合约买家的首选产品。从 1986 年起,早期的Condumax就让用户可以直接进行基准测量,提供自动在线分析、服务无维护要求、以及前所未有的客观式测量。Condumax II 是前者的增强型,增加了最新的特色亮点并采用已验证的专利测量技术。Condumax II 使用户可以标准化烃露点的测量,安装简便、无需维护,并可以和冷却采样液相测定法、实验室气相色谱法和直接观测法的结果保持一致。
亮点
• 全自动在线分析
• 客观性测量,重复性优异
• 0.5 ℃的碳氢露点精度
• 基础的冷镜原理
• 专利的检测技术
• 自清洁
• 不需要吹扫气或冷却气
• 水露点测量可选
• Modbus RTU 的数字通讯
• IECEx, ATEX, CCSAUS 和 GOST Ex 认证
应用
• 天然气处理
• 保护涡轮放大设备
• 外贸交接时的气体质量检测
• 管道运输监控
• 汽轮机发电厂的燃料气体热值的确认和控制
烃露点测量
测量原理 黑斑(Dark Spot)技术
在碳氢露点温度下,直接用管路检测碳氢的凝析
传感器冷却 通过自动控制的3级帕尔贴
最大范围 以主机的工作温度为准最大降温幅度为Δ -55K
精度 ±0.5°C碳氢露点(单一和多种冷凝分析)
样品流量 0.03 m3/hr (0.5 Nl/min) – 标准报警
测量周期 6个周期/小时 (推荐)
12个周期/小时 (最多)
工作压力 最大100 barg (1450 psig)
水露点测量(可选)
测量原理 密析尔陶瓷湿度传感器
单位—水分含量 °C 和 °F 水露点,1bs/MMscf; mg/m3, ppmV
分辨率 0.1°C, 0.1°F
量程 校验范围从 -100 to +20°C 露点
精度 ± 1°C 从 -59 到 +20°C 露点
± 2°C 从 -100 到 -60°C 露点
样品流量 0.06 到 0.3 m3/小时 (1 到 5 Nl/分) 报警标准
温度补偿 补偿 (-20 ~ +50°C)
工作压力 最大138 barg (2000 psig)
压力测量
烃露点的分析压力可选水露点的管道压力
单位 MPa, barg, psig
分辨率 0.1 Mpa 和 barg, 1 psig
量程 烃露点:0 到 100 barg
水露点:0 到 200 barg
精度 满量程 ± 0.25%
烃露点分析
分辨率 烃露点和水露点:0.1°C
样气条件
取样内进行减压调节
天然气最大压力100 barg,
外壳 防爆外壳带可拆卸的玻璃视窗面盖,
内部自带防冷凝的加热
样气连接 烃和水露点通道可以选择1/8” NPT (ATEX /
sIECEx)或 1/4” NPT (CSA)内螺纹端口,
取样系统接口:6mm 外径 / 1/4” 英寸可选
工作条件 室内/室外, -20 到 +50°C 最大 95% RH
电源 90 到 260 V AC 50/60 Hz, 125 W 主机
300W c/w 室内取样
400W c/w 室外取样
重量 主机 22.5kg
60kg (大约) c/w 室内取样
75kg (大约) c/w 室外取样
一体式显示 触摸屏带 真空电子管显示键盘
输出 Modbus RTU, RS485 @ 9600 baud rate.
两路 4-20 mA 线性(非隔离)输出,用户定义露点
或压力参数的组合
报警 通过软件寄存器或屏幕注释来指出过程和分析状态。
内置低流量报警,状态出错则电流输出
1通道为23mA
认证
危险区域认证 ATEX
II 2G Ex d IIB + H2 Gb
(-40°C ~ +44°C) T6 (-40°C ~ +59°C) T5
IECEx:Ex d IIB + H2 Gb
(-40°C ~ +44°C) T6 (-40°C ~ +59°C) T5
cCSAus Class I, Division 1, Group B, C & D T6
(-40°C ~ +44°C) T5 (-40°C ~ +59°C)
TR CU 012 1Ex d IIB+H2 T6, T5 Gb X
T6 (-40°C ~ +44°C) T5 (-40°C ~ +59°C)
模式认证 GOST-R, GOST-K
